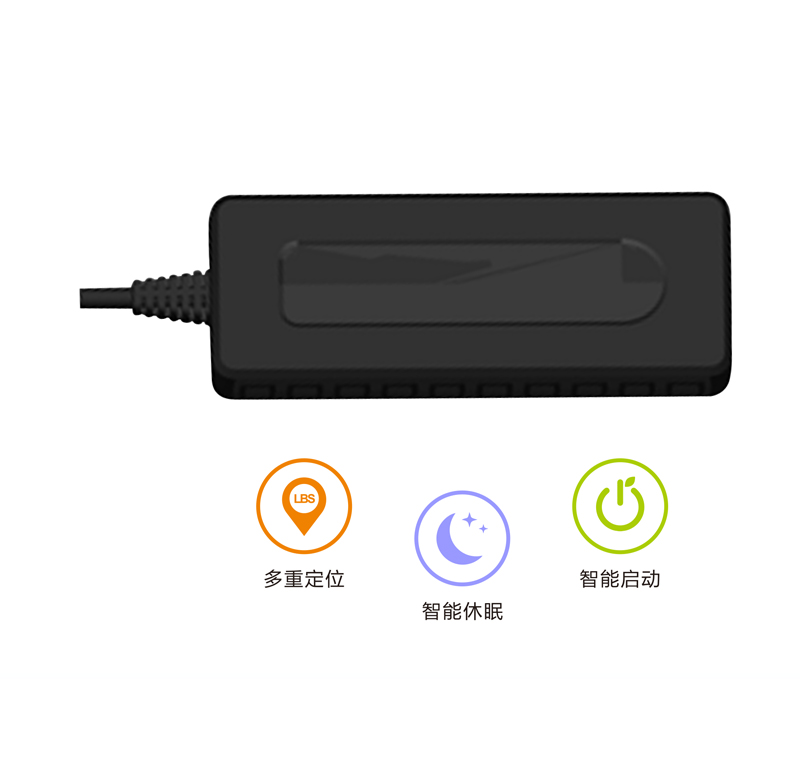

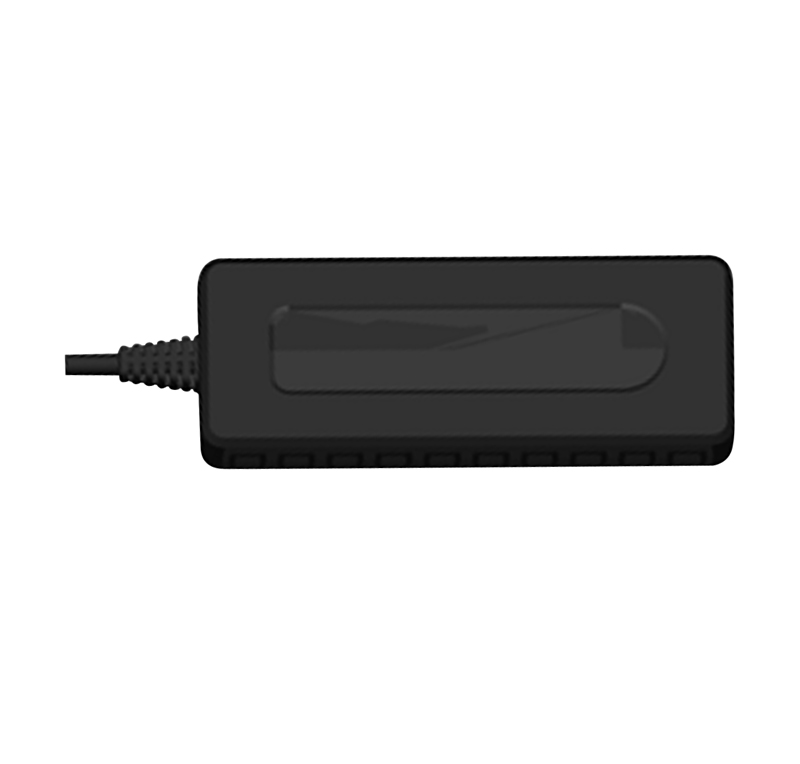

ZBBDS-C18電動車載定位終端
詳情介紹
??產品定位
??目標市場：適應全球市場
??目標用戶：企事業單位、個人用戶
??應用領域：企業管理，車隊管理、個人車輛監控等
??使用范圍：摩托車、電動車
??安裝環境：汽車中控臺，控制臺、副駕駛位置等
??產品特點
??采用北斗高精度的定位
??體積小，便于安裝
??安全防盜
??智能省電
??軍工設計
??產品功能
??實時跟蹤、超速報警、震動報警、盲區補報、遠程升級、圍欄報警、智能休眠
??故障排除
??終端首次安裝后一直無法連接至后臺服務器，后臺顯示未上線或者上線未定位，請檢查終端安裝：
??未上線排查步驟：
??1.有線終端主電源接線是否正確，注意不要接到電動車內部控制線上。
??2.SIM是否正確安裝，sim卡是否開通，有沒有流量。
??3.檢查L(zhǎng)ED指示燈狀態，正常時紅色電源狀態指示燈常亮，綠色GSM狀態指示燈常亮，藍色指示燈常亮。
??4.車輛是否在地下室沒有覆蓋 網絡信號。
??5.查詢參數設置，查看設備IMEI號是否與平臺一致，IP和域名是否設置正確。
??上線未定位排查步驟：
??1.終端在設備安裝時，應使北斗天線面(凹槽那面)朝向天空。
??2.當北斗信號接收環境較差時(周邊游高大建筑遮擋北斗信號)，請到天空較開闊的地方來定位。
??注意事項
??本產品安裝時請確保設備正面(凹槽那面)向上(朝天空)，且上方無金屬物遮擋屏蔽，安裝位置確認依據為：隱蔽、防潮、避開高溫區、遠離磁場，遠離氣囊控制器、音響系統和其它可能產生相互干擾的電子終端；
??注意防震，終端不能懸空或裝在長期振動位置；嚴禁將設備立放、倒放。
??產品參數
參數
種類要求
備注
工作電壓
DC9-36V
最大72V
平均工作電流
<100mA
休眠電流
<10mA
網絡制式
GSM/GPRSRDA 模塊
RDA模塊
通信頻段
GSM四頻：850/900/1800/1900MHz
傳輸協議
電動車定位終端_標準通訊協議
天線
GSM天線內置
SIM卡
SIM卡
定位方式
北斗基站
定位精度（CEP50）
≤10m
捕獲靈敏度
-145dBm
追蹤靈敏度
-155dBm
冷啟動時間
≤32s
熱啟動時間
≤2s
天線
內置
工作溫度
-30℃~+70℃
儲存溫度
-40℃~+85℃
相對濕度
5%~95%(不結霜)
??產品功能
| 序號 | 功能 | 功能描述 |
| 1 | 位置信息 | 匯報在北斗有效、GSM網絡通暢、設備運動中的前提下，默認10秒間隔上傳位置信息;設備處于靜止?fàn)顟B(tài)，每次開機和重啟設備將會匯報位置信息 |
| 2 | 超速報警 | 設備速度超過S千米/小時、并且超速的狀態持續時間超過T秒鐘(S和T來自于平臺或短信的下發指令設置)，即觸發超速報警 |
| 3 | 盲區補傳 | 當網絡連接異常時，數據以先進先出方式保存，直至注冊到無線網絡時一并發送。如果保存數據超過最大容量時，按時間順序?qū)⒆钕缺４娴臄?shù)據丟棄;盲區緩存最近120條。 |
| 4 | 遠程升級 | 支持每天自動升級和通過短信觸發升級 |
| 5 | 遠程重啟 | 終端支持通過短信遠程控制終端復位; |
| 6 | 遠程初始 | 化終端支持通過短信遠程控制終端初始化;初始化成功后，只保留程序默認的參數含IMEI號; |
| 7 | 設防與撤防 |
1.設防與撤防可以通過平臺和短信使能開關控制，默認關閉。 2.如打開震動報警，只要達到震動報警條件，則會立即上報震動報警。 3.若有短信開啟，同時發生報警信息給終端設置的短信號碼; |
| 8 | 短信報警 | 產生報警，發送短信到預設的SOS號碼。 |
| 9 | 斷電報警 | 斷掉外接電源，觸發該報警 |
??接線定義
| 序號 | 接線說明 | 顏色 | 規格 |
| 1 | VCC | 紅色 |
標準電壓：12V/24V 最大 瞬間電壓支持72V |
| 2 | GND | 黑色 | 電源地 |
??指示燈定義
| 指示類型 | 顏色 | 狀態 | 含義 | 備注 |
| 北斗 | 綠色 | 熄滅 | 北斗已關閉 |
指示燈在膠帶里面 |
| 常亮 | 北斗已定位 | 指示燈在膠帶里面 | ||
| GSM |
紅色 |
熄火 | 聯網失敗 | |
| 常亮 | GPRS連接 |
