ZBBDS-C13電動車載定位終端
詳情介紹

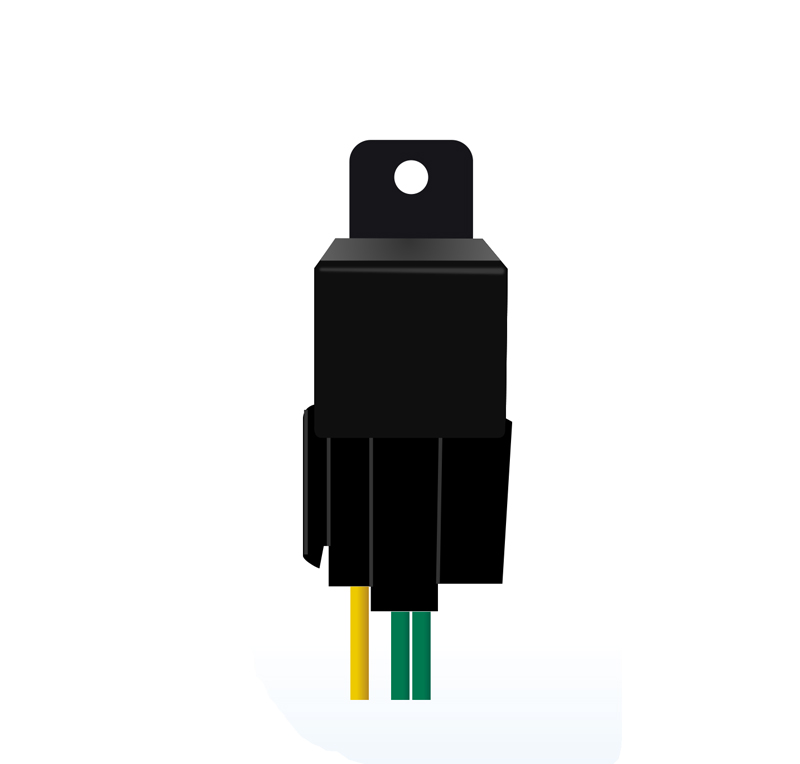

ZBBDS-C13電動車載定位終端
??注意事項

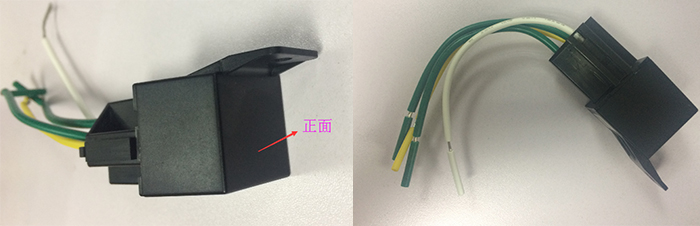

??本產品安裝時請盡量確保設備正面向上(朝天空)，且上方無金屬物遮擋屏蔽，安裝位置確認依據為：隱蔽、防潮、避開高溫區、遠離磁場，遠離音響系統和其它可能產生相互干擾的電子終端。
??建議可選的安裝位置為：儀表盤下方裝飾板內隱蔽處，或車輛尾箱側隔板內，主機固定方式可采用魔術貼將其粘于車體，并使用扎帶固定。
??注意防震，終端不能懸空或裝在長期振動位置。
??接線定義
??本產品安裝時請盡量確保設備正面向上(朝天空)，且上方無金屬物遮擋屏蔽，安裝位置確認依據為：隱蔽、防潮、避開高溫區、遠離磁場，遠離音響系統和其它可能產生相互干擾的電子終端。
??建議可選的安裝位置為：儀表盤下方裝飾板內隱蔽處，或車輛尾箱側隔板內，主機固定方式可采用魔術貼將其粘于車體，并使用扎帶固定。
??注意防震，終端不能懸空或裝在長期振動位置。
??接線定義

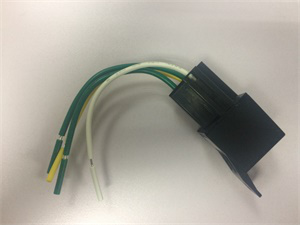

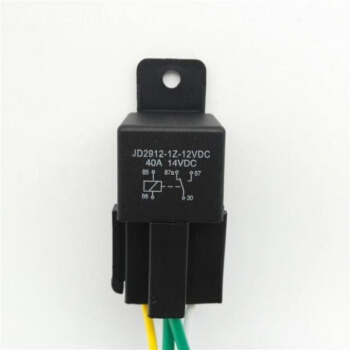

| 接口圖片 | 引腳 | 接線顏色 | 功能說明 | 備注 |
 |
1 | 黃色 | 電源 |
不分正負極，DC9~36V（Max 72V） |
| 2 | 白色 | 電源 | ||
| 3 | 綠色（30） | 斷油/電控制 |
直接串聯在油路或者電路控制線中，87a必須接有電那一端 |
|
| 4 | 綠色（87a） | 斷油/電控制 |
??LED燈狀態
| 設備當前狀態 | 指示燈顏色狀態 |
| GSM聯網失敗 | 紅色常亮 |
| 定位失敗 | 綠色常亮 |
| GSM聯網成功 | 紅色閃爍 |
| 定位成功 | 綠色閃爍 |
??故障排除
??終端首次安裝后一直無法連接至后臺服務器，后臺顯示未上線或者上線未定位，請檢查終端安裝：
??未上線排查步驟：
??1. 有線終端主電源接線是否正確，注意不要接到電動車內部控制線上。
??2. SIM是否正確安裝，sim卡是否開通，有沒有流量。
??3. 檢查L(zhǎng)ED指示燈狀態，正常時紅色電源狀態指示燈常亮，綠色GSM狀態指示燈常亮，藍色指示燈常亮。
??4. 車輛是否在地下室沒有覆蓋GSM網絡信號。
??5. 查詢參數設置，查看設備IMEI號是否與平臺一致，IP和域名是否設置正確。
??上線未定位排查步驟：
??1. 終端在設備安裝時，應使正面盡量朝向天空。
??2. 當北斗信號接收環境較差時(周邊游高大建筑遮擋北斗信號)，請到天空較開闊的地方來定位。
??產品規格
| 要求 | 詳細參數 | 備注 |
| 防水性 | IP54 |
|
| 外殼材質 | 塑膠 |
|
| 安裝方式 | 固定安裝 |
|
| 工作電壓 | DC | 9-36V |
| 平均工作電流 | <100mA |
|
| 休眠電流 | <10mA |
|
| 網絡制式 | GSM/GPRS |
|
| 通信頻段 | GSM四頻： | 850/900/1800/1900MHz |
| 傳輸協議 | 電動車定位終端協議 |
|
| 天線 | GPS 和 GSM 天線內置 |
|
| 定位方式 | 北斗/基站 |
|
| 定位精度（CEP50） | ≤5m |
|
| 捕獲靈敏度 | -148dBm |
|
| 追蹤靈敏度 | -160dBm |
|
| 冷啟動時間 | ≤30s |
|
| 熱啟動時間 | ≤2s |
|
| 天線 | 內置 |
|
| 工作溫度 | -30℃~+70℃ |
|
| 存儲溫度 | -40℃~+85℃ |
|
| 相對濕度 | 5%~95%（不結霜） |
|
| SIM卡 | Nano SIM卡 | 內置 |
| 排針接口 | 2.54單排 | 用于參數設置，本地升級及調試 |
| 電源接口 | 外接電源口：85/86 | 用于連接外部電源 |
| 斷油接口 | 外接控制座：87a 和30 | 實現斷油斷電控制 |
